CRIB関連電源(CNS管理)

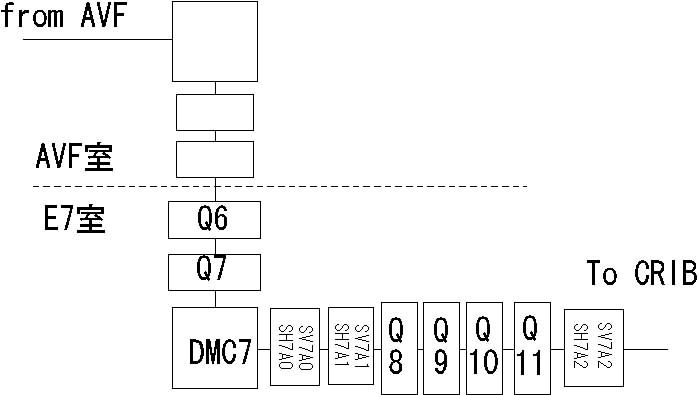

CRIB-BT電磁石は以下のように配置されています。

CRIB BT(CNS管理)電磁石のコイル、電源仕様

AVF Q6 18 V 400 A
AVF Q7 18 V 400 A

(DMC7 RIKEN管理)

SH7A0 (ステアラー 11V 4A) 負荷(CNS),電源(RIKEN)
SV7A0 (ステアラー 11V 4A) 負荷(CNS),電源(RIKEN)
SH7A1 (ステアラー 11V 4A ) 負荷(CNS),電源(RIKEN)
SV7A1 (ステアラー 11V 4A ) 負荷(CNS),電源(RIKEN)

AVF Q8 40 V 40 A
AVF Q9 35 V 35 A
AVF Q10 35 V 35 A
AVF Q11 40 V 40 A

SH7A2 (ステアラー 11V 4A ) 負荷(CNS),電源(RIKEN)
SV7A2 (ステアラー 11V 4A ) 負荷(CNS),電源(RIKEN)

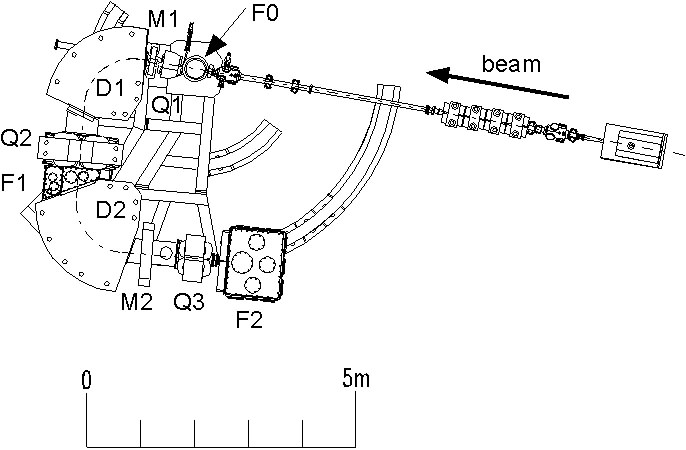

CRIB-BT電磁石は以下のように配置されています。

CRIB電磁石のコイル仕様

main magnet
Q1 main 24 V 326 A 8 kW
M1 main 45 V 100 A 4.5 kW
D1 main 78 V 584 A 46 kW
Q2 main 88 V 360 A 32 kW
D2 main 152 V 584 A 89 kW
M2 main 130 V 68 A 8.8 kW
Q3 main 51 V 326 A 17 kW

CRIB電磁石電源の仕様

Q1 main 41 V 300 A (RIKEN)
M1 main 45 V 100 A (CNS)
D1 main 80 V 590 A (CNS)
Q2 main 90 V 370 A (CNS)
D2 main 160 V 590 A (CNS)
M2 main 130 V 70 A (CNS)
Q3 main 56 V 300 A (RIKEN)

(参考::CRIB電磁石の補助コイル仕様）

sub magnet (使用せず)
Q1 sub 6.2 V 100 A 0.6 kW
M1 sub 11 V 100 A 1.1 kW
D1 sub 36 V 49 A 1.8 kW
Q2 sub 5.6 V 85 A 0.6 kW
D2 sub 19 V 47 A 0.9 kW
M2 sub 56 V 68 A 3.8 kW
Q3 sub 22 V 30 A 0.8 kW
